Industrial Design für die Lebensmittel- und Pharmaindustrie
Die Compact Hygiene Line umfasst drei Messprinzipien für Füllstand und Druck in hygienischen Anwendungen. Das kompakte Gehäusedesign unterstützt die Integration in kleine Behälter und erfüllt die Anforderungen im hygienischen Umfeld.
VEREINFACHTE PLANUNG IN ANSPRUCHSVOLLEN PROZESSUMGEBUNGEN
Endress+Hauser Compact Hygiene - durchgängige Gehäuse für hygienische Prozessumgebungen
Die Compact Hygiene Line umfasst drei Messgeräte mit unterschiedlichen Messprinzipien: Micropilot FMR43 für kontinuierliche Füllstandmessung, Liquiphant FTL43 für punktuelle Füllstandserkennung sowie Cerabar PMP43 für Druck- bzw. hydrostatische Messung. Alle Geräte wurden für hohe Hygieneanforderungen in der Lebensmittel‑, Getränke‑ und Pharmaindustrie entwickelt. Die kompakte Bauform ermöglicht den Einbau in kleine Behälter und enge Prozessräume. Hygienische Anschlüsse und glatte Oberflächen erfüllen die relevanten Normen und unterstützen eine sichere CIP‑/SIP‑Reinigung.
Unsere Aufgabe im Projekt war das Gehäusedesign der Produktlinie. Die Gestaltung folgt einer konsistenten Systematik über alle drei Messprinzipien hinweg. Elektronik, Prozessanschluss und Sensorbereich sind funktional klar voneinander getrennt und gleichzeitig in einer einheitlichen Designsprache zusammengeführt. Die reduzierte Form erleichtert die Reinigung und vermeidet Schmutzkanten – ein zentraler Faktor in hygienischen Umgebungen. Gleichzeitig ermöglicht die kompakte Bauform kurze Installationsstrecken, wodurch die Geräte auch in kleinvolumigen Behältern eingesetzt werden können. Sichtkanten, Fugen und Funktionsflächen wurden so aufgebaut, dass sie die hygienische Konstruktion unterstützen und gleichzeitig die Produktfamilie klar erkennbar machen.
Wir entwickelten die Gehäusestruktur der Compact Hygiene Line direkt im parametrischen CAD‑System der Konstruktion. Dadurch entstand eine systematische, variantentaugliche Geometrie, die alle drei Messprinzipien in einer konsistenten Produktfamilie abbildet. Dieser Aufbau erleichtert Anpassungen innerhalb der Serie und reduziert Abstimmungsaufwand im Entwicklungsprozess. Durch unser Verständnis für hygienische Anforderungen – glatte Übergänge, konnten wir das Design früh seriennah ausarbeiten.
-
Endress+Hauser Corporate Productdesign
Runde, hygienische Bauweise gemäß Branchenstandards
Verschiedene Deckaufsätze mit Folie, Display, etc.
-
Edelstahl
Vollständig verschweißt
Kompakte Abmessungen für enge Installationsräume
LEISTUNGEN
Industriedesign
Produktgrafik
Corporate Design
BRANCHE
Industrielle Automatisierung / Industrial Automation
Industrielle Messtechnik / Industrial Measurement Technology
CAD Screenshot der technischen Vorgabe

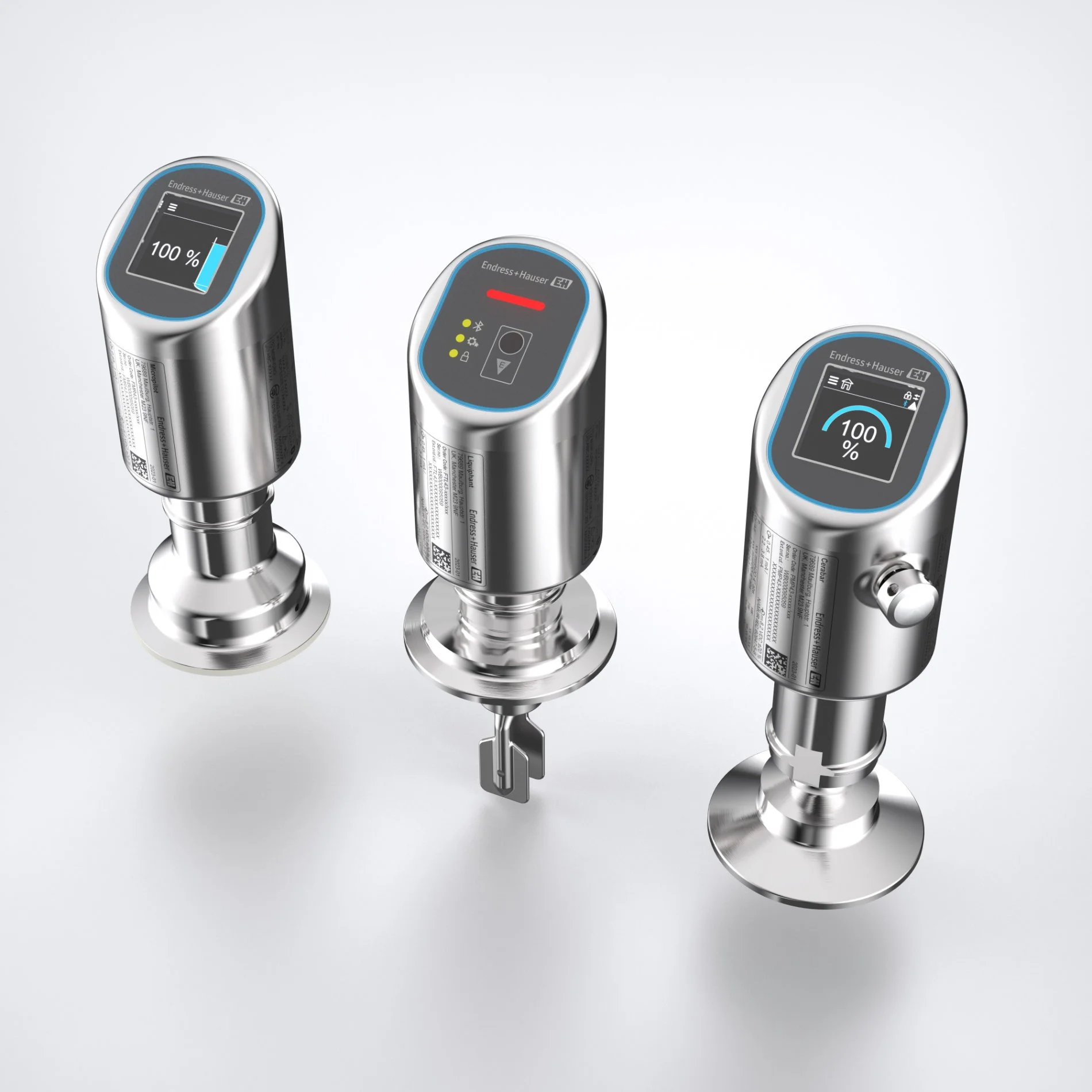

Produktfamilie mit durchgängiger Produktgrafik durch die Gestaltung der Bedienfolie aus einer Hand. Trotz Edelstahlgehäuse und Hygienevorgaben konnten wir das Corporate Design transportieren.
Auch ein Typenschild kann übersichtlich und leserlich gestaltet sein. Insbesondere, wenn es die Fläche das Gehäuse größtenteils bedeckt. Die Druckdaten liefern wir direkt mit und lassen Freiräume für generische Inhalte.
