Systematisches Produktdesign -Servoantriebe für die industrielle Automation
Flexible Antriebstechnik direkt an der Maschine: kompakt, leistungsstark und konsequent für moderne Maschinenarchitekturen entwickelt.
NACHHALTIGKEIT DURCH WENIGER ENERGIEVERBRAUCH
ctrlX DRIVE cabinet-free für Bosch Rexroth - Skalierbare Produktarchitektur durch konsistente Gestaltung der Produktfamilie
Die dezentralen Servoantriebe von Bosch Rexroth ermöglichen neue Maschinenkonzepte mit kürzeren Kabelwegen, reduziertem Energieverbrauch und einer deutlich vereinfachten Installation, ohne klassischen Schaltschrank.
Unsere langjährige Zusammenarbeit mit Bosch Rexroth im Bereich Mess-, Regel- und Automatisierungstechnik ermöglicht es uns, neue Produkte konsistent und effizient in bestehende Produktfamilien zu integrieren und gleichzeitig innovative Technologien sichtbar zu machen.
Beim Design von ctrlX DRIVE cabinet-free lag der Fokus besonders auf Installation und Service. Anschlussbereiche und Bedienflächen wurden so gestaltet, dass sie auch in engen Maschinenräumen klar strukturiert und intuitiv zugänglich bleiben.
Neben der Gehäusegestaltung wurden auch Bedienfolien, Anschlussbeschriftungen und Sicherheitskennzeichnungen integraler Bestandteil des Designs.
Alle Gehäusedaten erstellen wir direkt in Creo, dem CAD-System der Konstruktion. So vermeiden wir doppelte Arbeit, sichern die Designtreue und liefern Aufkleber und Folien direkt als druckfertige Daten.
-
Einheitliche Designsprache innerhalb des ctrlX-Automation-Portfolios
Klare Strukturierung von Anschluss- und Bedienbereichen
Ganzheitliche Gestaltung von Gehäuse, Bedienfolie und Beschriftung
Integration von Sicherheitskennzeichnungen als Designbestandteil
Robuste Oberflächen für industrielle Einsatzumgebungen
Konsistente Integration in bestehende Produktfamilien
Kostengünstige Designlösungen
-
Verschiedene Baugrößen und Konfigurationen in gleichartigen Designlösungen, um Mehraufwand in der Konstruktion zu vermeiden.
Gute Zugänglichkeit und Einsehbarkeit
Wärmemanagement ohne aktive Lüfter
LEISTUNGEN
Industriedesign, UX Design, Corporate Design, Designmodellbau
BRANCHE
Industrielle Automatisierung / Industrial Automation
Antriebs- und Steuerungstechnik / Drive and Control Technology

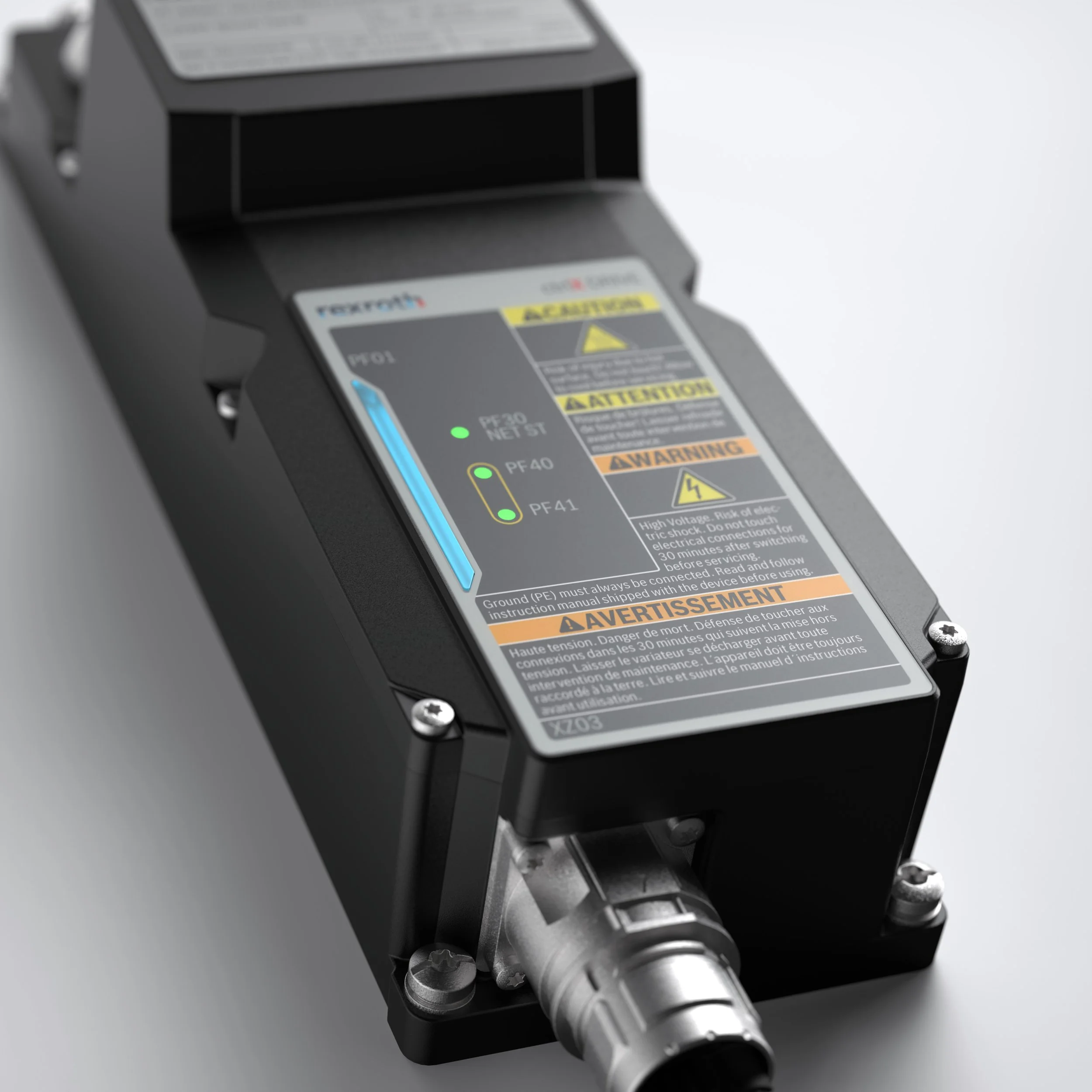

Für eine kostenoptimierte Lösung haben wir Bedienelemente, Statusanzeige und Sicherheitshinweise in eine einzige Folie integriert. Zusätzlich ist die Folie bei beiden Baugrößen als Gleichteil angelegt. Das reduziert die Teilevielfalt nochmals.

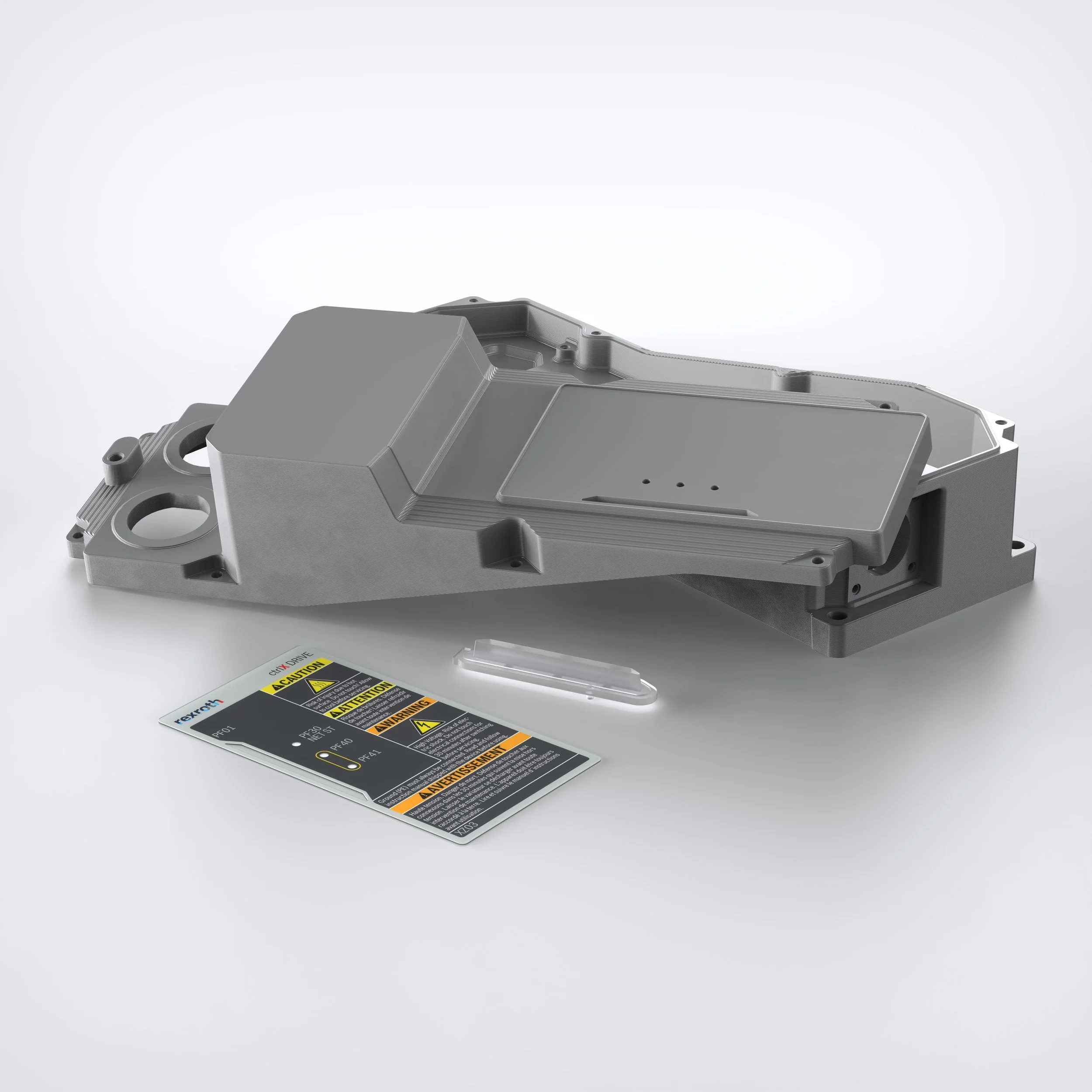

Gehäuseteil im 3D Druck für die ersten Messemodelle. Die Aufbereitung der CAD Daten für den Modellbau erledigen wir gleich mit.

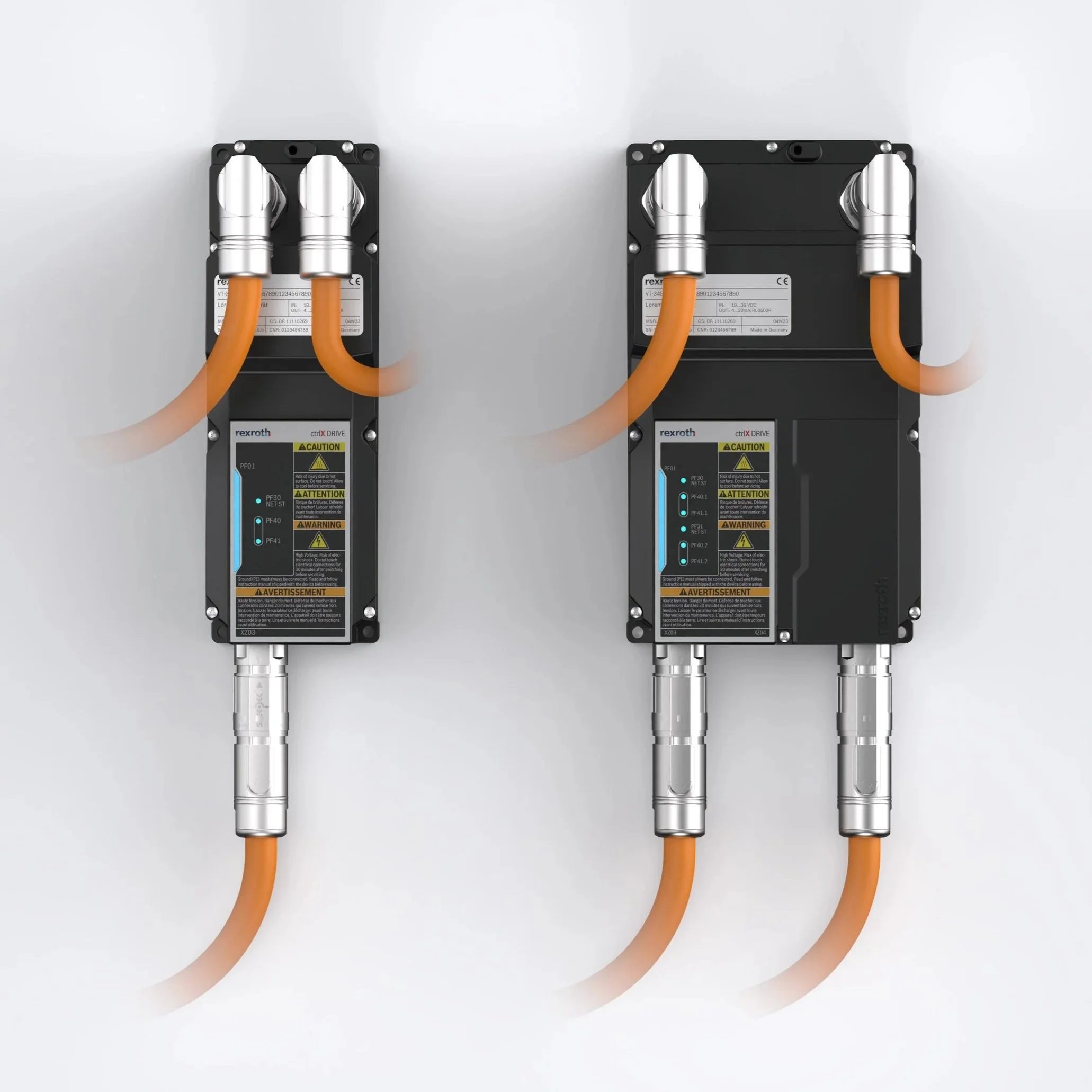

1-Achs- und 2-Achsantrieb als durchgängige Produktfamilie

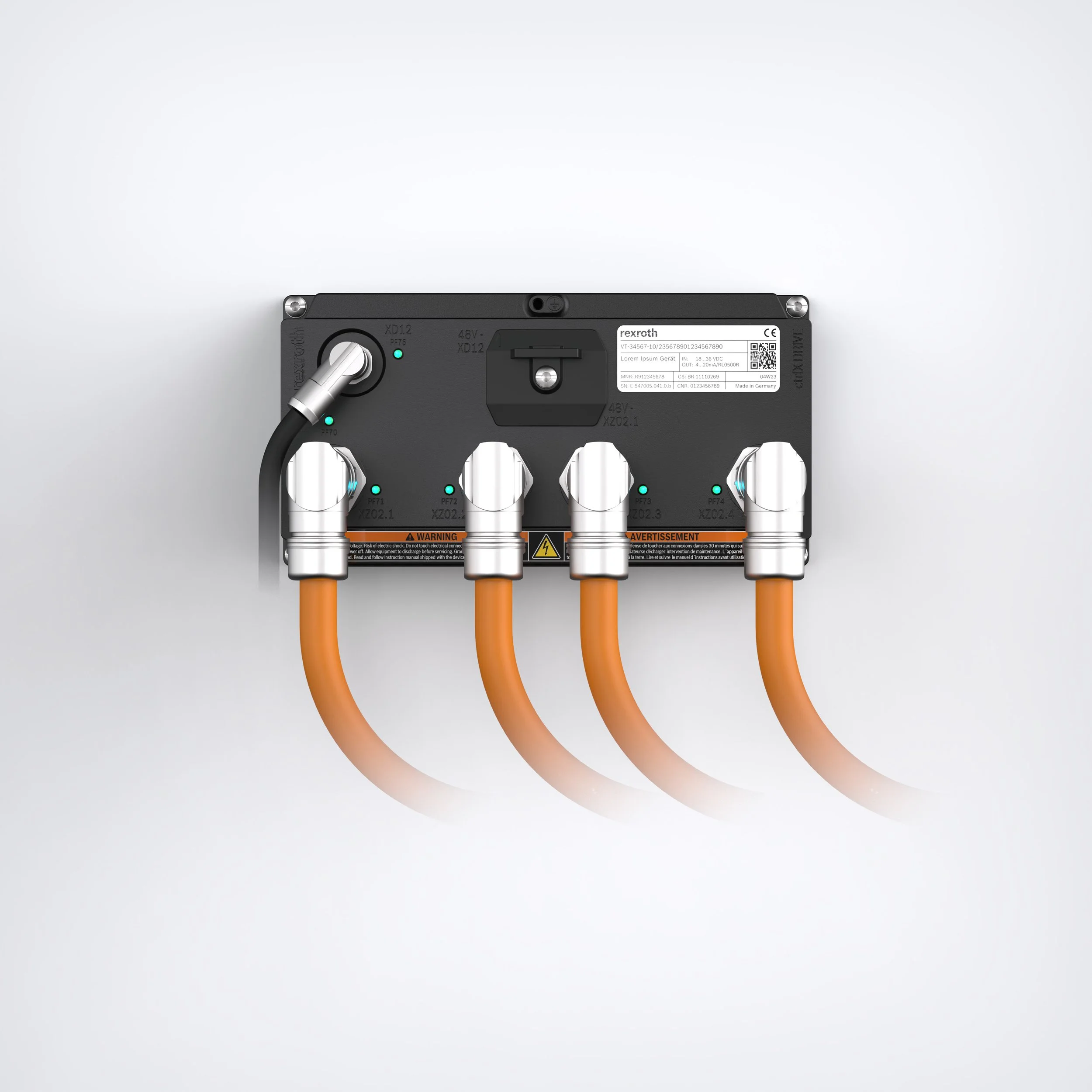

Ein Verteilerelement komplettiert den Systemgedanken. Natürlich in der gleichen Designsprache.
