Gehäusegestaltung für Transportation und Fahrzeugentwickung

Der Vigem CCA 7010 ist ein leistungsfähiger Datenlogger für Test‑ und Validierungsfahrten in der Fahrzeugentwicklung. Er erfasst große Datenmengen zuverlässig sowohl im Labor als auch direkt im Erprobungsfahrzeug. Mit kontinuierlichen Datenraten von bis zu 10 Gbit/s und einer Wechselspeicherkapazität von bis zu 30 TB eignet sich das System für anspruchsvolle Mess‑ und Logging‑Aufgaben in frühen Entwicklungsphasen ebenso wie in der Absicherung komplexer Fahrzeugsysteme. Die kompakte Bauform ermöglicht den Einsatz auch in beengten Einbausituationen.

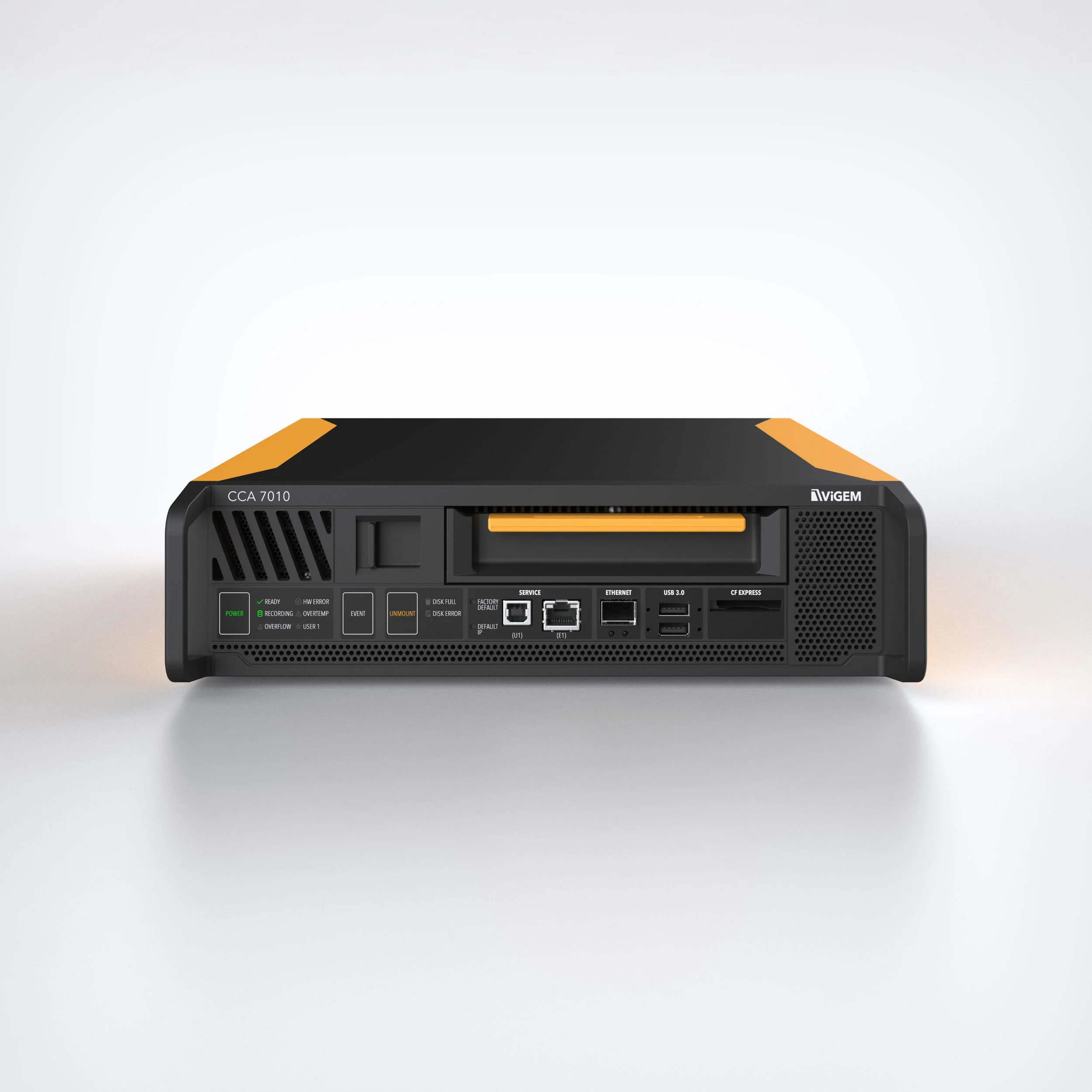

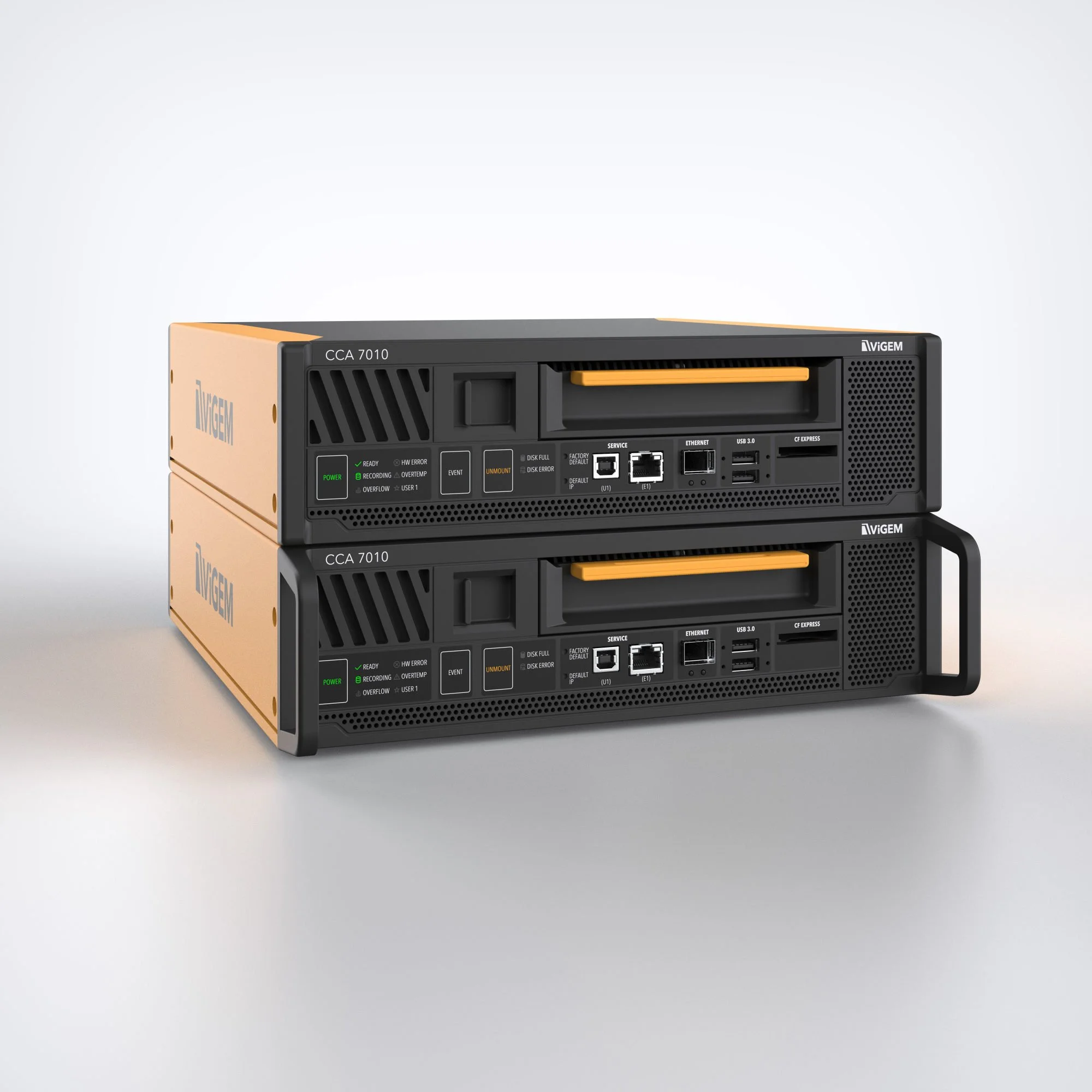

Das Produktdesign des CCA 7010 übersetzt die hohe technische Leistungsfähigkeit in ein klar strukturiertes, funktionales Gehäusekonzept, das gezielt für die 19"‑Rackmontage entwickelt wurde. Ziel war es, eine zukunftsfähige Designsprache zu definieren, die sich eindeutig im Vigem‑Portfolio verortet und gleichzeitig den Anforderungen des Entwicklungs‑ und Testalltags gerecht wird. Das Gehäuse besteht überwiegend aus Blech‑ und Frästeilen und verbindet robuste Konstruktion mit kompakten Abmessungen für den Einbau in beengte Räume. Wechselschacht, Lüftungsflächen und Schnittstellen sind integraler Bestandteil der Geometrie und gestalterisch so eingebunden, dass sie funktional gut zugänglich bleiben, ohne das Gesamtbild zu fragmentieren. Eine besondere Herausforderung lag in der sauberen Anordnung, Gruppierung und dem klaren Layout der zahlreichen Schnittstellen, um Orientierung, Bedienbarkeit und Servicezugang auch im dicht bestückten Rack sicherzustellen.

Wir entwickelten das Produktdesign des Vigem CCA 7010 als seriennahe Lösung für den Einsatz in der Fahrzeugentwicklung. Design, Konstruktion und Fertigung wurden früh verzahnt: Die CAD‑Daten entstanden in enger Abstimmung mit dem Gehäusefertiger, um Herstellbarkeit, Toleranzen und Kosten von Beginn an abzusichern. Neben dem Gehäusedesign übernahmen wir auch das Foliendesign sowie die Erstellung der druckfertigen Daten, sodass Produktgrafik und Gehäuse als durchgängige Einheit umgesetzt werden konnten. Für Vigem entstand so ein klar strukturiertes, robustes Entwicklungswerkzeug, das hohe Performance, gute Servicezugänglichkeit und eine konsistente Produktanmutung im anspruchsvollen Testumfeld vereint.
